Le spectre de transmission d'un tronçon de 10 m de cette fibre est représenté sur la figure 2.
Plusieurs bandes interdites de propagation dans la micro-structuration (notamment une bande
interdite centrée autour de 1.55 µm) sont mises en évidence et apparaissent clairement sur
préterons ces
nsmission se
odes dans les
ar la méthode
tent un minimum de 18 dB/km à 1576 nm soit une diminution d'environ
de d
ent dans des

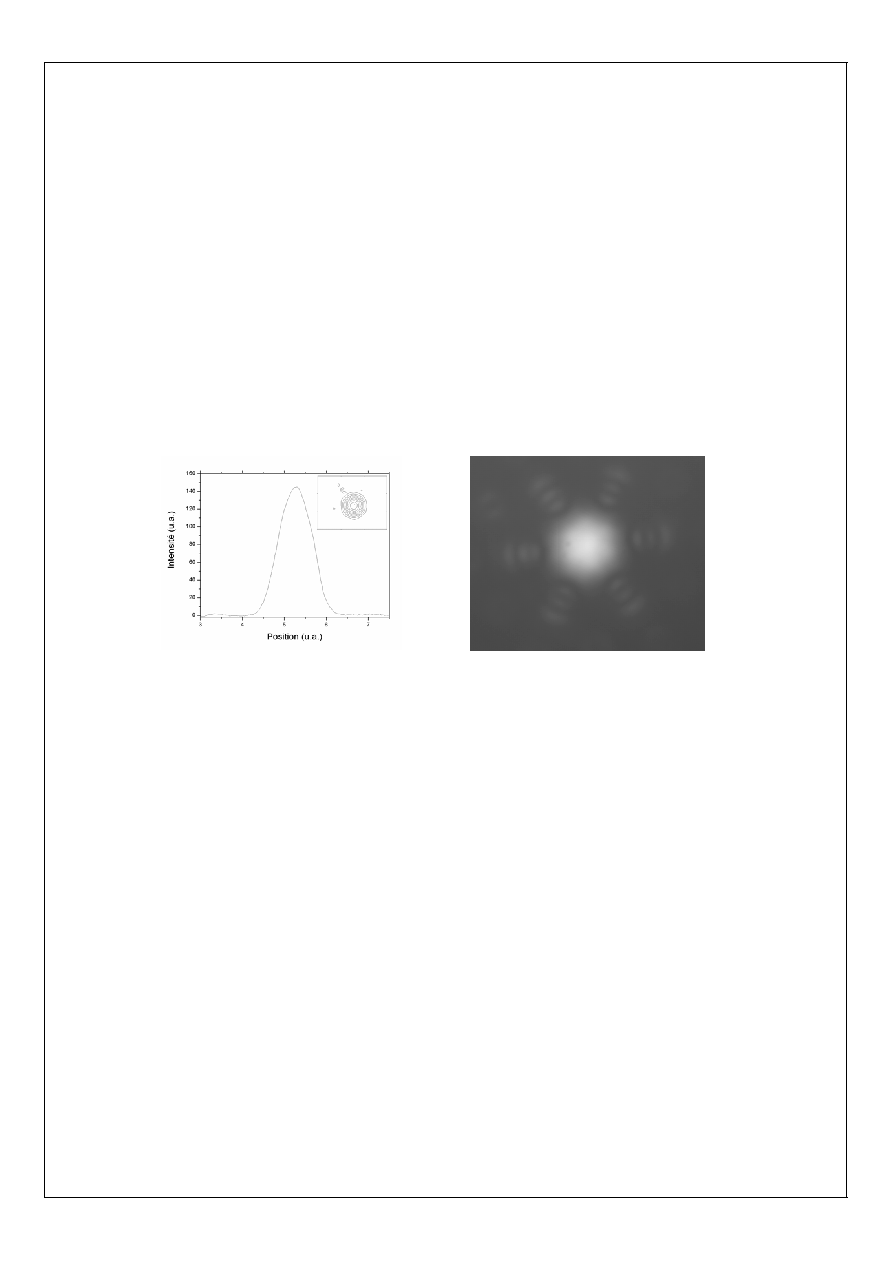

La figure 3 illustre des exemples de profil de modes guidés dans les différentes bandes
inte
fil du mode
cette figure sous la forme de maxima de transmission dans le coeur. Nous inter
résultats à l'aide du modèle de l'ARROW [5] qui prévoit que les maxima de tra
situent entre des zones de forte atténuation liées à l'apparition de nouveaux m
inclusions de haut indice.
Les pertes de cette fibre ont été caractérisées sur un tronçon de 387 m p
du cut-back et présen
eux ordres de grandeurs par rapport aux résultats présentés jusqu'à prés
structures équivalentes [6].
rdites de la fibre, du visible au proche infrarouge. L'évolution du pro
fondamental à l'intérieur d'une même bande interdite sera également présentée.
Quelques exemples des répartitions transverses d'intensité à
Figure 3 :
différentes longueurs d'onde
(différentes bandes interdites) dans une fibre de 300 µm de diamètre.
'un banc à
dans la plus
nde partie de la bande interdite centrée sur 1550 nm, autorisant ainsi une propagation de
type solitonique. Le zéro de dispersion dans cette bande se situe approximativement à
1450
nm.
ectre cannelé
née en lumière blanche entre 2 polariseurs croisés. La
érieur de la bande interdite étudiée mais
. Bouwmans, F. Luan, J.C. Knight, P.St.J. Russell, L.Farr, B.J. Mangan, H. Sabert, "Properties of a hollow-
core photonic bandgap fiber at 850 nm wavelength", Optics Express V11 (14), p1613-1620 (2003)
[3] J.D. Shephard, J.D.C. Jones, D.P Hand, G. Bouwmans, J.C. Knight, B. J. Mangan, "High energy nanosecond
laser pulses delivered single-mode through hollow-core PBG fibers", Optics Express V12 (4), p717-723
(2004).
[4] F. Benabid, F. Couny, J.C. Knight, T.A. Birks, P.St.J Russell, "Compact, stable and efficient all-fibre gas
cells using hollow-core photonic crystal fibres", Nature V 434, p488-490 (2005).
[5] N.M. Litchinister, S.C. Dun, B. Usner, B.J. Eggleton, T.P. White, R.C. McPhedran, C.Martijn de Sterke,
"Resonances in microstructured optical waveguides", Optics Express V11 (10), p1243-1251 (2003).
[6] A. Argyros, T.A. Birks, S.G. Leon-Saval, C.M.B. Cordeiro, P.St.J. Russell, "Guidance properties of low-
contrast photonic bandgap fibres", Optics Express V13(7), p2503-2511 (2005).
La dispersion chromatique de la fibre a été mesurée à l'aide d
interférométrie à faible cohérence. La fibre présente une dispersion anomale
gra
Enfin, la biréfringence de cette fibre a été mesurée par la méthode du sp
observé lorsque la fibre est illumi
biréfringence de la fibre varie assez fortement à l'int
elle reste toutefois à un niveau faible (10
-5
).
[1] P.St.J. Russell, "Photonic crystal fibres", Science 299, p358-362 (2003)
[2] G
15
